TECHNOLOGY
ピングラウト工法
What is Pingrout method ?
ピングラウト工法とは
従来対応不可能な漏水箇所に対応できるNLペーストを用いた止水工法で、状況に応じた複数の工法があり5,000件以上に及ぶ実績があります。清水建設㈱と武田薬品工業㈱が共同開発し、協力を得て会員の責任施工で品質を守る特殊止水工法です。
※現在の材料メーカーは㈱ダイフレックス
FEATURES
ピングラウト工法の特徴
1
多様な工法で幅広い構造物に対応
複数の工法を組み合わせることで、さまざまな形状の構造物に柔軟に適応できます。
2
微細なひび割れにも浸透する高い止水性能
漏水部の水とゆっくり反応するため、細かいクラックにも樹脂が浸透し、確実な止水を実現します。
3
地下水位の変動に追従する優れた接着性
高い接着力と追従性により、地下水位の変化にも柔軟に対応し、長期的な安定性を確保します。
4
湿潤面でも強力に接着し再漏水を防止
湿ったコンクリート面でも優れた接着性を発揮し、硬化後の樹脂がほとんど収縮しないため、空隙ができにくく再漏水のリスクを抑えます。
5
耐酸・耐アルカリ・耐塩水に優れた長期耐久性
ＮＬペーストは高い耐薬品性を持ち、酸性・アルカリ性・塩水環境でも長期的な止水性能を維持します。
6
飲料水施設でも安全に使用可能
安全性が高く、飲料水設備にも使用できる品質を備えています。※
7
特許取得の「スマート止水工法」で短工期を実現
独自の特許工法により、短期間で効率的な止水作業が可能です。
※【スマート止水工法】とは・・・ピングラウト工法を応用し、低粘度化したＮＬペーストを用いて特殊な機械で高圧注入し止水する工法です。他にも漏水箇所に適したＡ工法、Ｃ工法、ＰＷシステム工法、Ｗストッパー工法がありますが、ここではスマート止水工法のみをご紹介致します。
FLOW
工法の基本的な流れ
1
漏水状況確認
現場の状況を詳細に調査
2
止水工法の選定
最適な工法を選択
3
注入孔穴あけ
精密な穴あけ作業
4
注入孔清掃・NTプラグ設置
清掃後にプラグを設置
5
水注入
水の注入作業
6
NLペースト注入→発泡
材料注入と発泡反応
7
NTプラグ及び発泡材撤去
プラグと余材の撤去
8
完了（漏水閉鎖部の確認）
最終確認と完了
TECHNOLOGY
スマート止水工法で使用する注入材について
主力製品
加水反応型（親水性）一液ポリウレタン樹脂
『NLペースト』
NLペーストは、水と反応する過程で発生する炭酸ガスの力によって、発泡しながら膨張し、時間をかけてクラックの中に充填され、反応が完了した強固な発泡体が止水効果を発揮する止水材です。

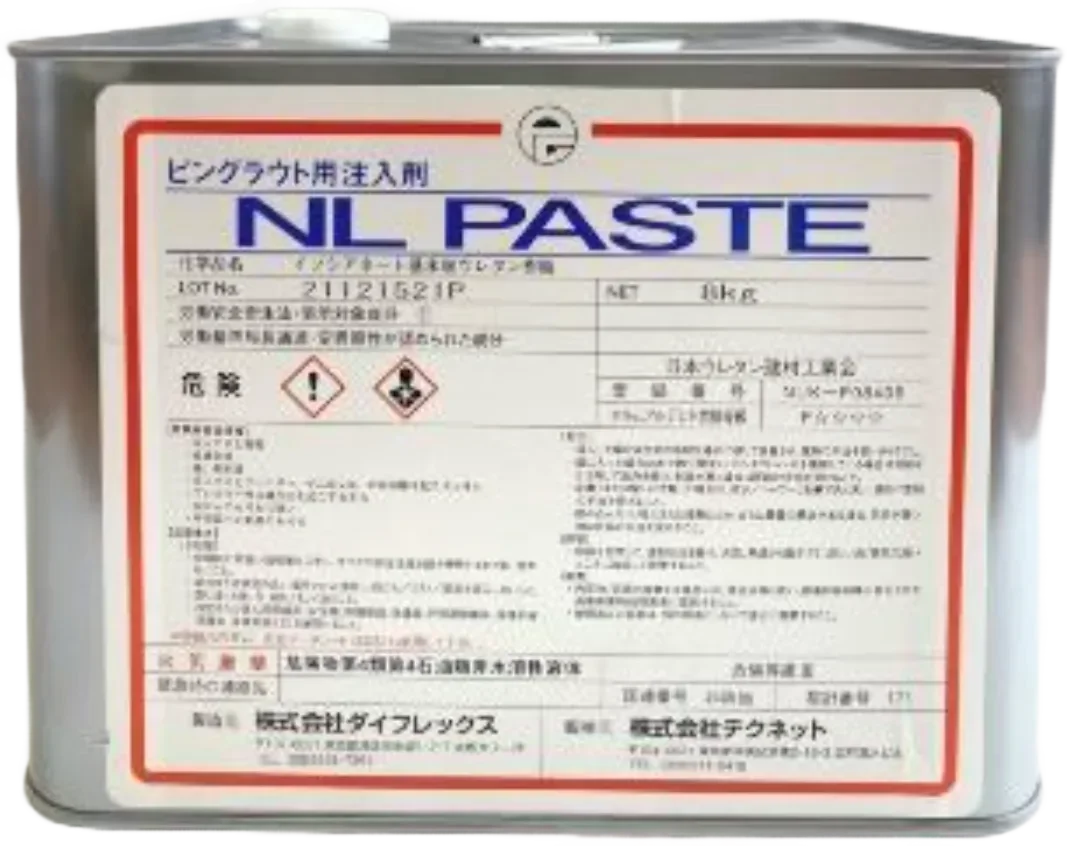

NLペースト無溶剤型
無溶剤で安全
環境に優しい
標準仕様

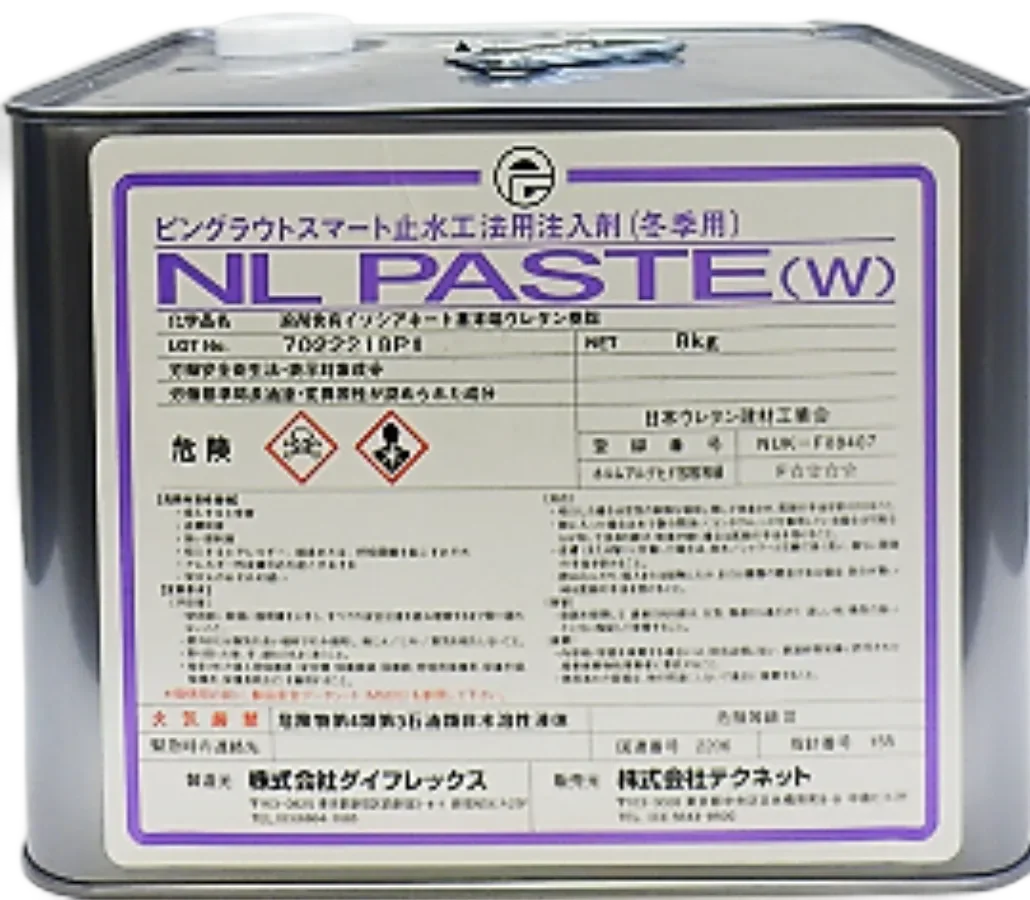

NLペースト冬用
低温対応
寒冷地仕様
高品質施工

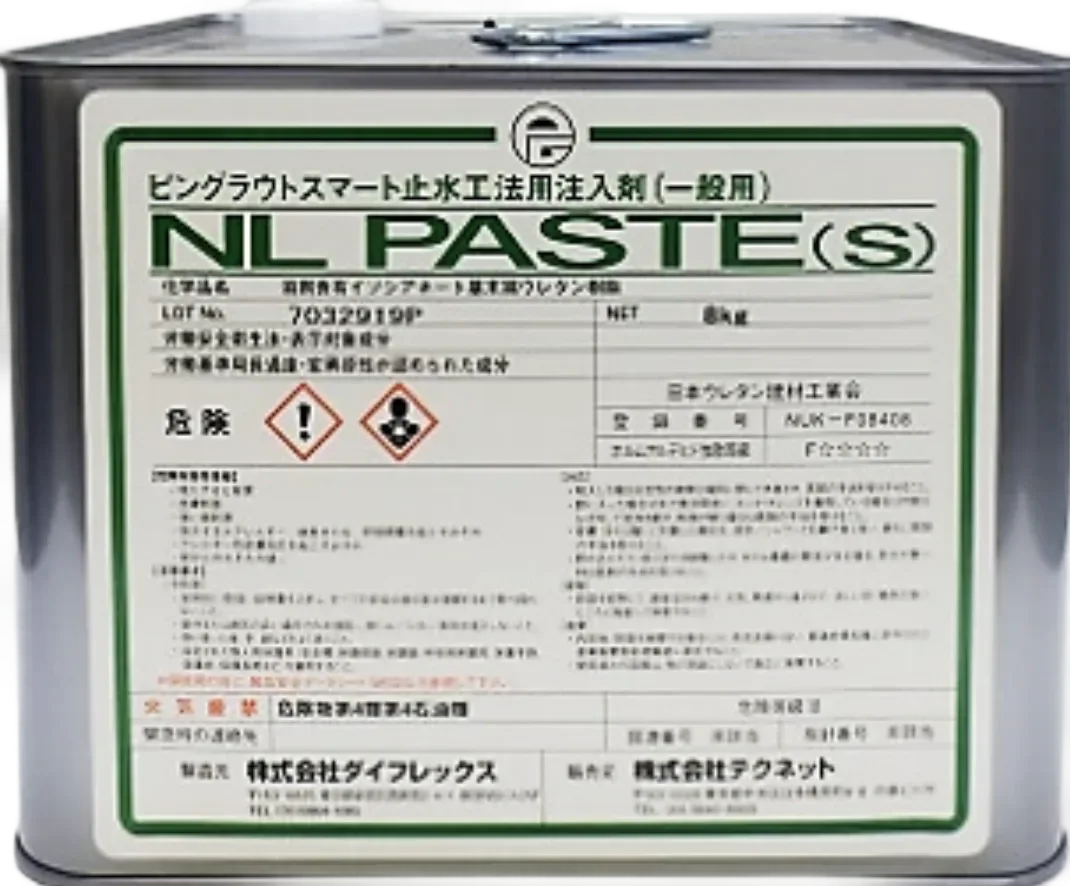

NLペースト夏用
高温対応
夏季専用
安定性重視
接着強度

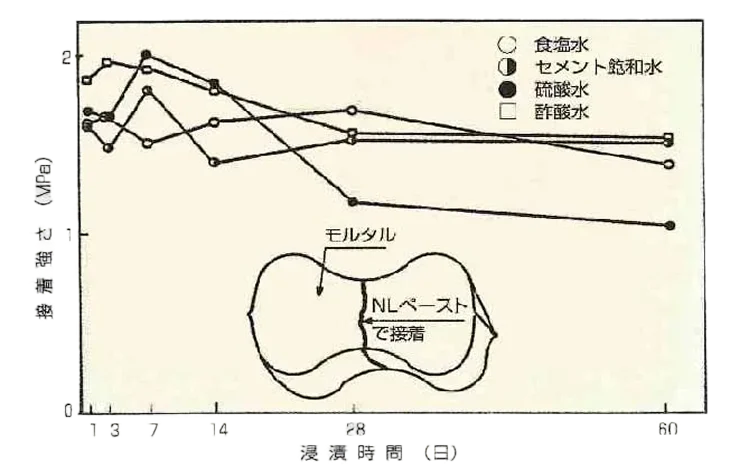

注入充填性
NLペースト注入機器
高圧注入装置を用い、NLペーストをコンクリート躯体のひび割れ・隙間に充填することで、高精度な止水を実現します。

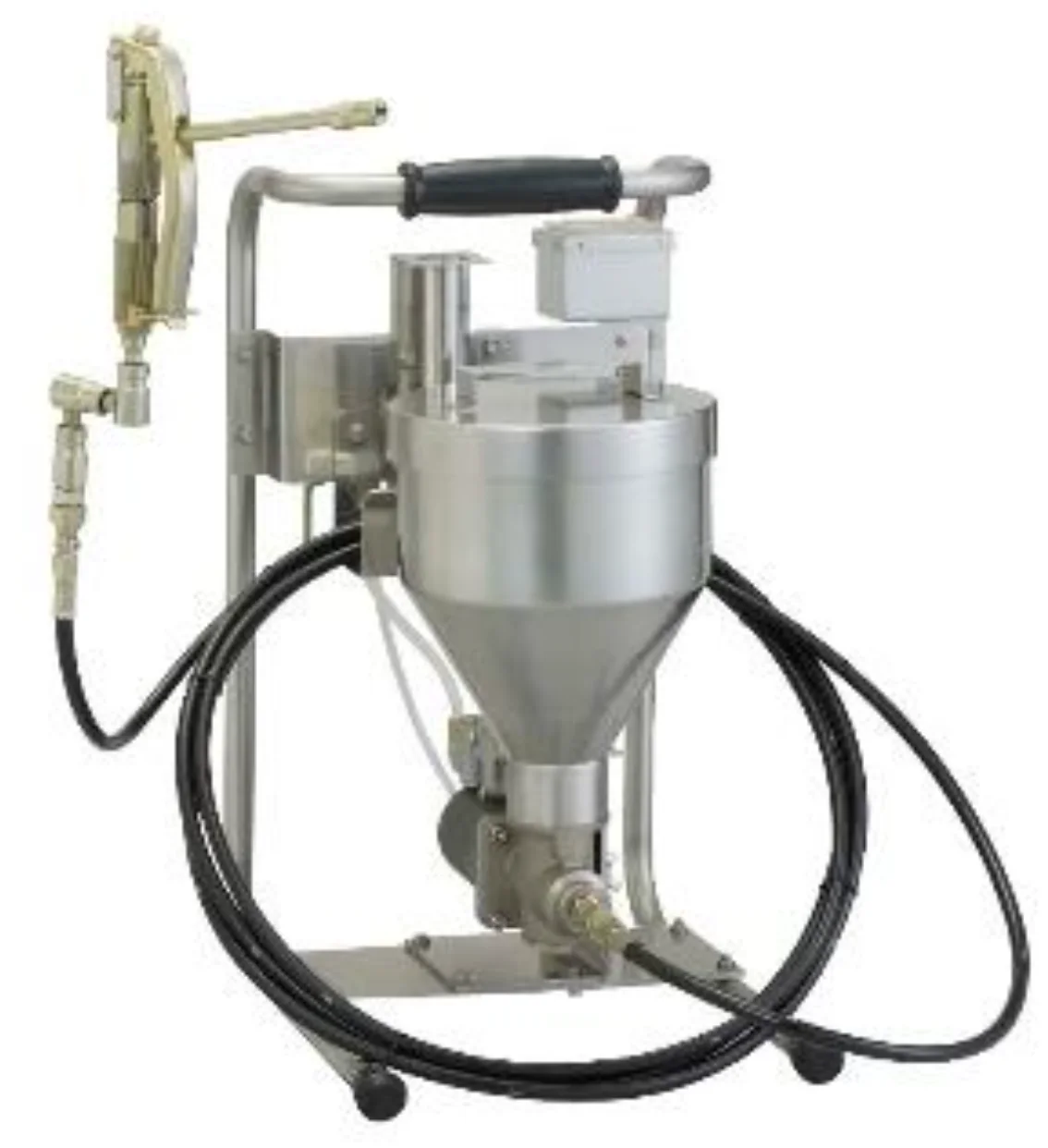

高圧注入機
高圧での確実な注入を実現

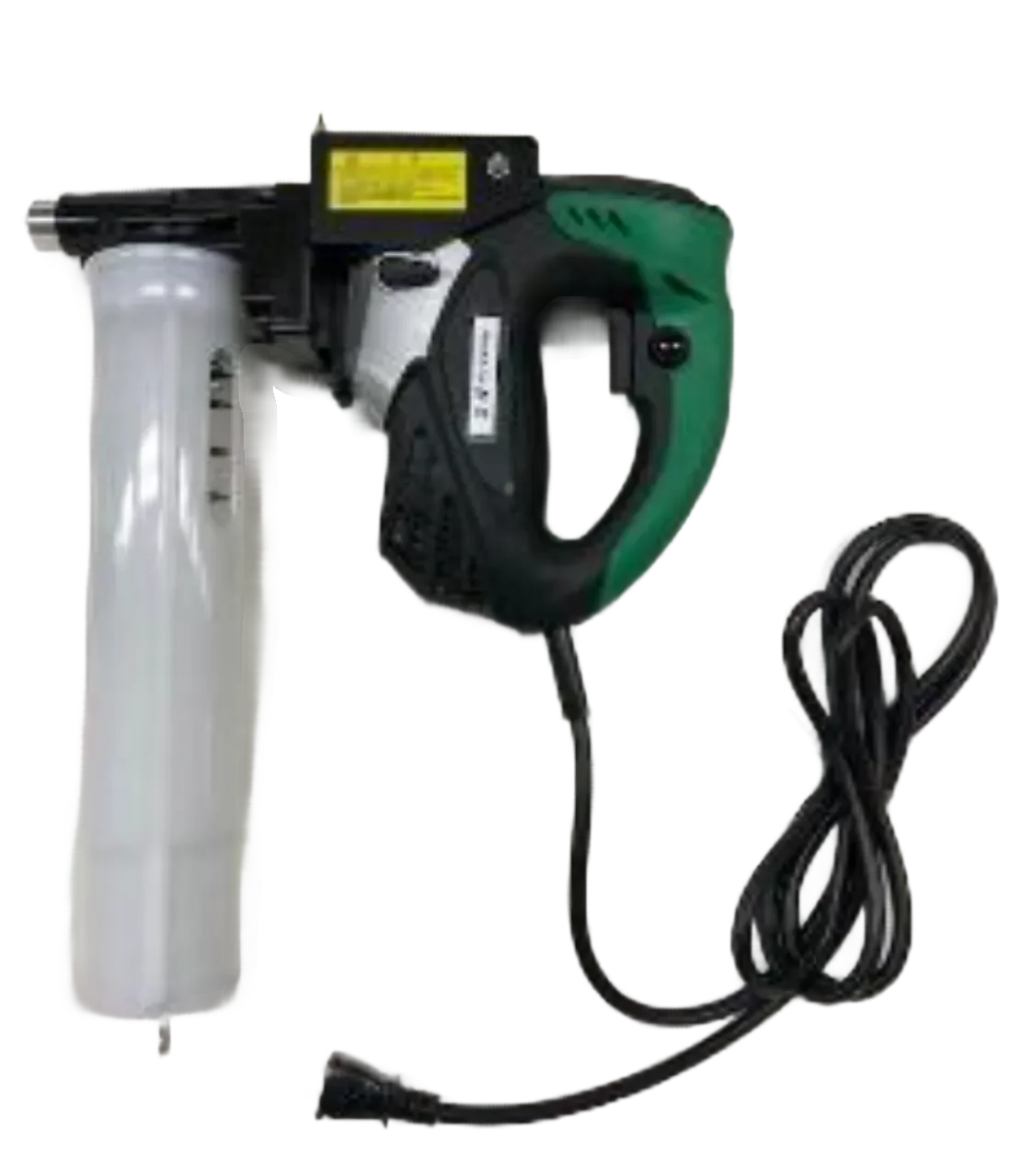

高圧電動注入機
電動による安定した注入圧力

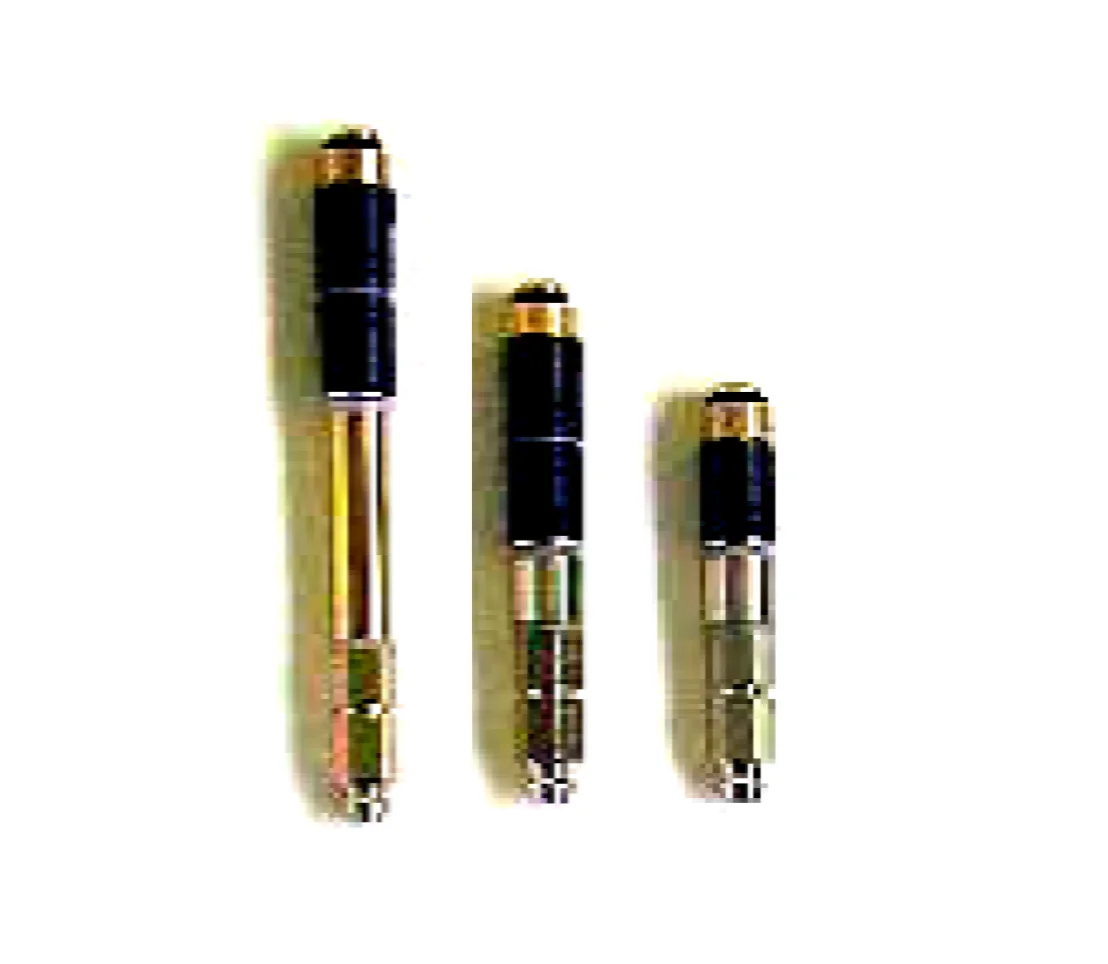

高圧注入プラグ
確実な密封と注入を実現

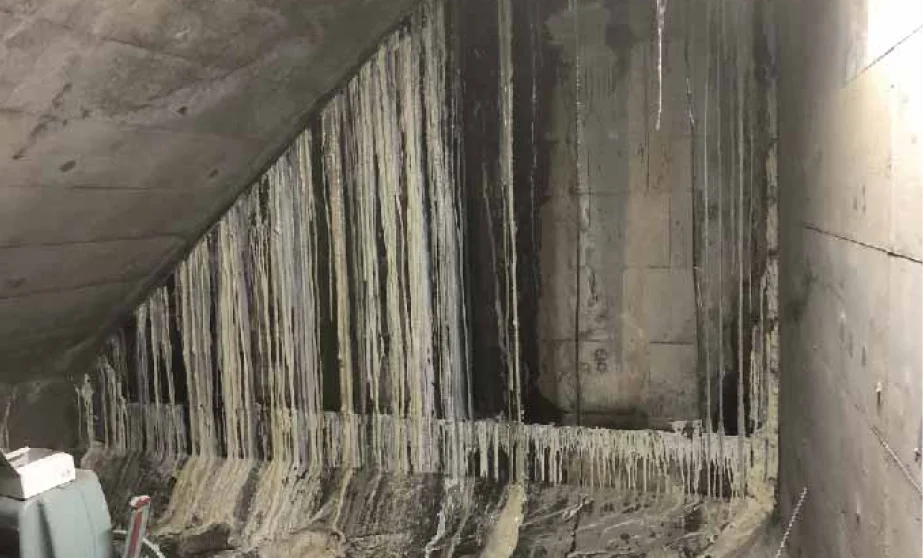

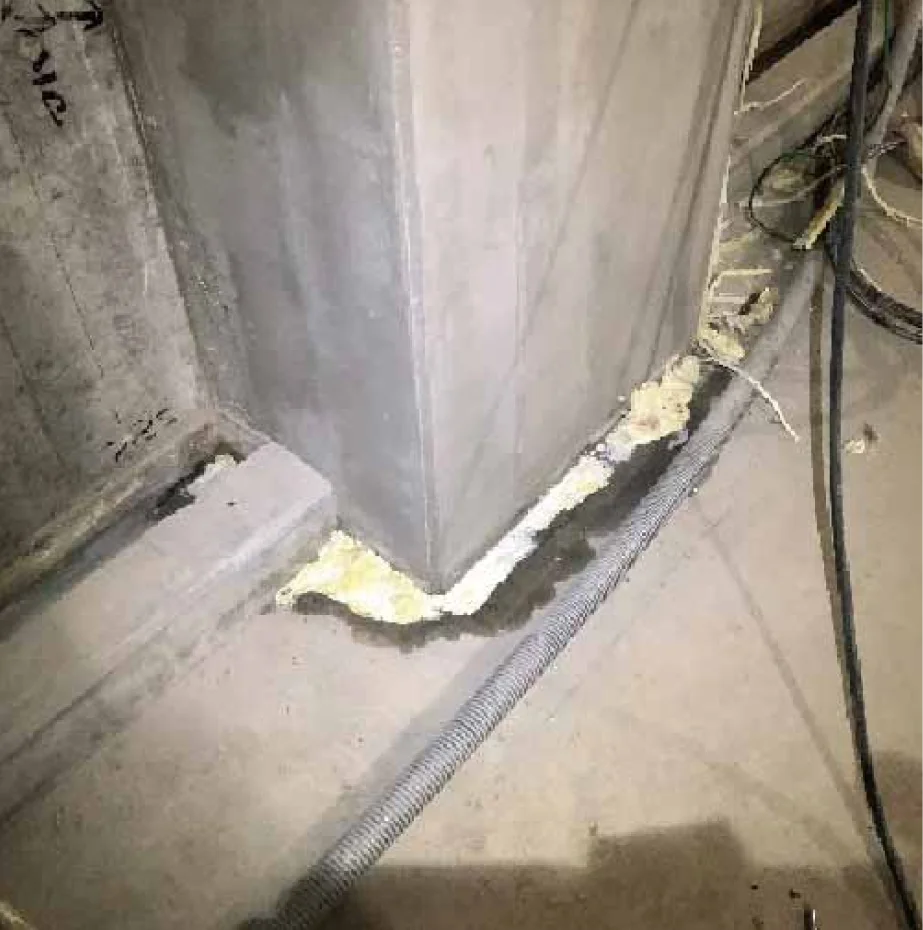

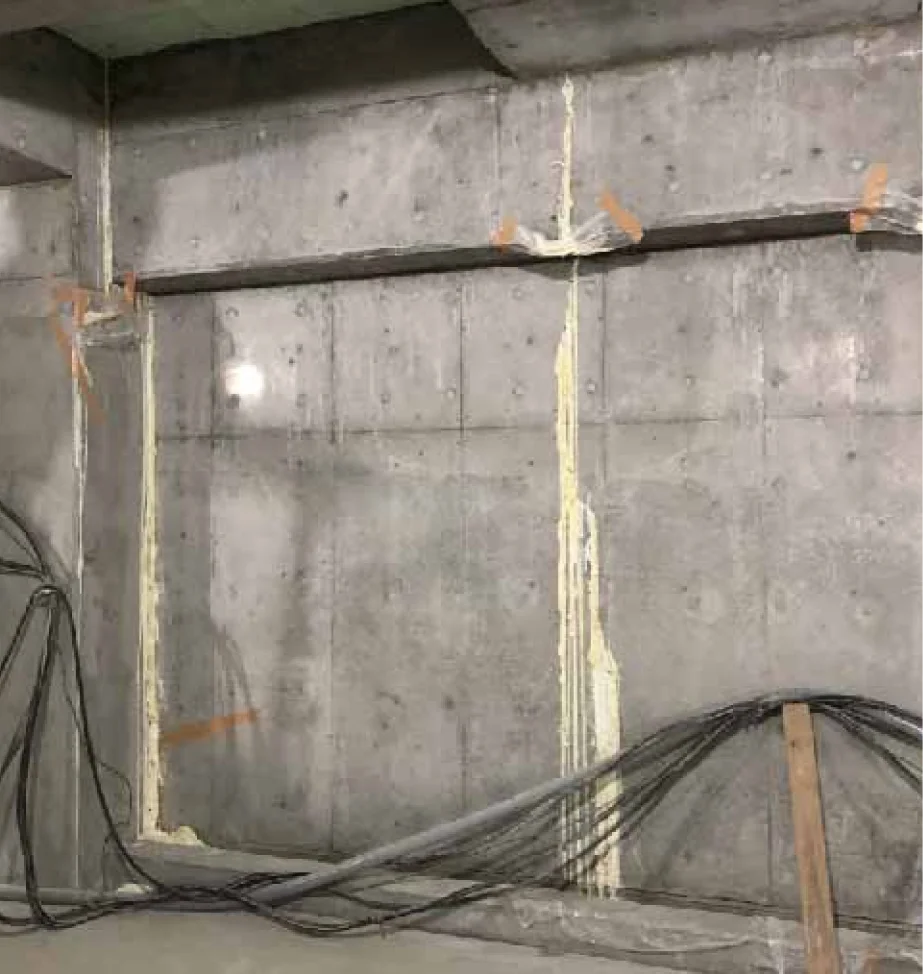

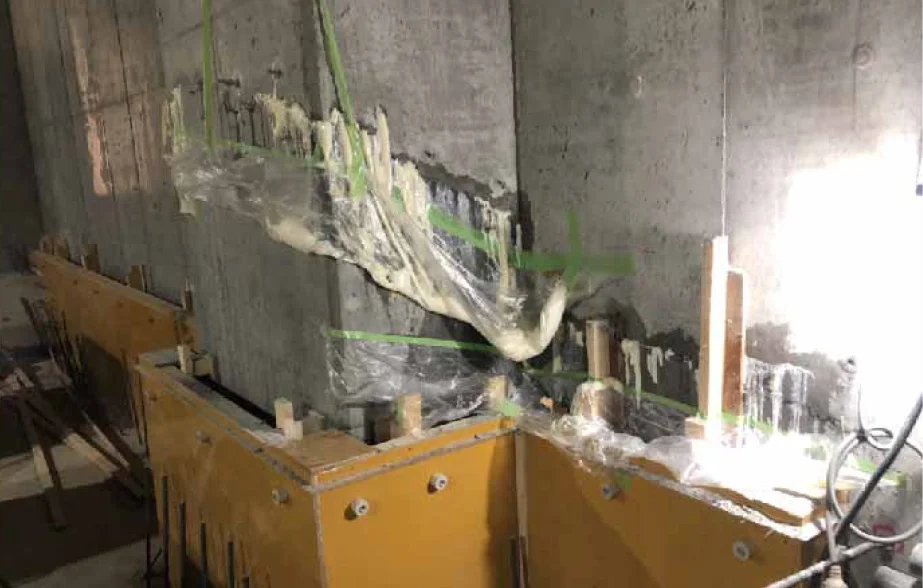

NLペースト注入状況
当社が誇る NLペースト注入による止水施工の実際の現場をぜひご確認ください。
